| 歡迎使用《變頻電源自動監控測試系統》！ 我公司工程師在充分總結多年為控制下位機系統及數據處理的經驗的基礎之上，認真分析了目前客戶對變頻電源控制系統的需求，并充分考慮了控制系統發展趨勢，采用了目前流行的 .NET 技術，開發研制了《變頻電源自動監控測試系統》。該系統本著“穩定、方便”的思路進行設計開發。它改變了以往以手工進行測試為主的做法，突出了工作的自動化處理能力，該系統可以遠程通過計算機遙控調節變頻電源的顯示參數，可以設置設備工作時間，報警等各項功能，客戶可以選擇從計算機保存和打印相關技術參數。 《變頻電源自動監控測試系統》 使我公司的變頻電源產品真正實現了程控化，全自動監控功能，是用戶方便有力的工作助手。 |
| 1 、系統架構 2 、系統功能概述 3 、系統功能詳解 1. 啟動程序 2. 退出程序 3. 串口設置 4. 編制測試方案 5. 編制測試步驟 6. 執行測試 7. 工作環境管理 |
| 1.系統架構 |
 |
| 2 .系統功能概述 |
| 1、編制測試計劃 2、 編制測試步驟 3、 便捷調整測試步驟 4、適應下位機環境 5、日志記錄 6、 自定義工作環境 |
| 3 .系統功能詳解 |
| 1. 啟動程序 從菜單中選擇《自動測試系統》，以下稱為《系統》，即可 菜單如下所示： |
 |
| 啟動窗口如下： |
 |
| 2.
退出程序 方法1： 選擇工具條中的“退出”按鈕 |
 |
| 啟動窗口如下： |
| 方法2： 在操作系統右下角的《系統》圖標  上右擊鼠標，在彈出的菜單中選擇“退出” |
 |
| 3. 串口設置 1. 調出設置窗口 注意：當串口已經打開或進行測試的時候不能進行“串口設置”。 方法1 ： |
在工具條中點擊“串口設置”圖標 |
 |
| 方法2： 點擊“串口設置”的快捷按鈕 |
 |
| 2. 修改設置 在“串口設置”窗口中可以選擇測試所使用的串行通訊口，及相關的一些設置，這里，只需把通訊速率設置成“Baud_2300” 即可。因為這是與下位機統一確定的通訊速率，所以不能隨便修改。如果通訊速率設置不當，則測試時就不能與下位機正常進 行通訊，也就不能進行測試了。 |
 |
| 3.
修改設置 方法1： 系統自動保存，當設置完成以后，鼠標離開“串口設置”，并在別的窗口處點擊，系統會自動保存設置。 方法2： 手動保存，設置完成后，點擊“串口設置”窗口中的“保存按鈕”。 4. 編制測試方案 1, 新增測試方案 |
 |

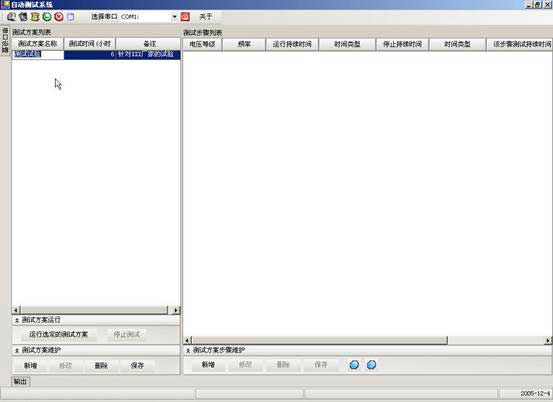

| 點擊《系統》左側下邊的“測試方案維護”中的“新增”，在《系統》左側的“測試方案列表”中就會新增一條測試方案。 在測試方案中可以輸入測試方案的名稱、測試持續時間（以小時為單位）、備注等。測試方案的名稱是必須輸入的。 測試方案的持續測試時間不能小于 0 ； 2，修改測試方案 點擊“修改按鈕”，就可以修改測試方案了。 3，刪除測試方案 選中要刪除的測試方案，點擊“刪除”按鈕，就會將當前選中的測試刪除掉，刪除操作是不可恢復的，刪除操作執行時會將該測試 方案所有的測試步驟一起刪除掉，所以請謹慎使用刪除測試方案功能 。 4，保存測試方案 增加測試方案完成后，點擊“保存”。將測試方案保存起來。 5，編制測試步驟 1、新增測試步驟 |
 |

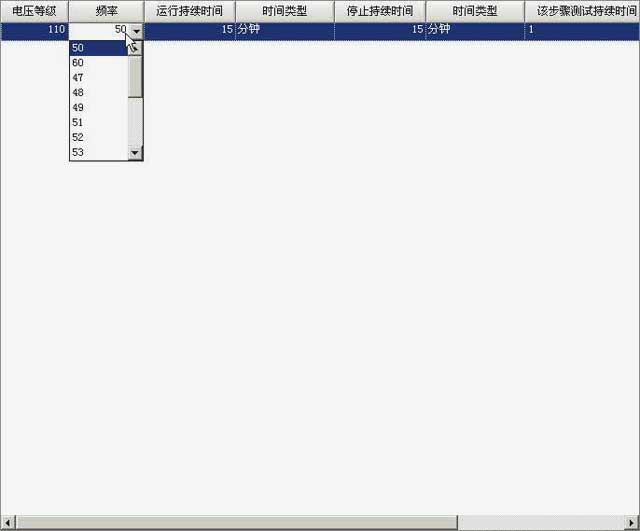

| 點擊《系統》左側下邊的“測試步驟維護”中的“新增”，在《系統》左側的“測試步驟列表”中就會新增一條測試步驟。 在測試步驟中可以輸入當前測試步驟的電壓等級、頻率、開始運行時間（*小時間為 15 秒）、停止持續時間（*小時間為 15 秒）、 步驟總運行時間、備注等。 如果步驟測試時間小于運行時間和停止持續時間之和，則該步驟只執行一次。 2，修改測試步驟 點擊“修改按鈕”，就可以修改測試步驟了。 3， 刪除測試步驟 選中要刪除的測試步驟，點擊“刪除”按鈕，就會將當前選中的測試步驟刪除掉，刪除操作是不可恢復的，所以請謹慎使用刪除測試步驟功能 。 4，保存測試步驟 編輯測試步驟完成后，點擊“保存”。將測試步驟保存起來。調整測試步驟的執行順序 當測試步驟處于編輯狀態時，是不可以調整測試步驟的順序的。此時如果想調整測試步驟的順序，可以保存一下測試步驟，就可以調整了。 下面是測試步驟維護的在兩種情況下的兩種狀態。 |
  |
選中一條測試步驟，使用上移
、下移  就可以完成調整測試步驟的工作，高速完測試步驟以后，別忘記了保存一下。 |
|
