 UPS旁路柜，旁路穩壓電源 |
|||||||||||||||
 PLG120KVA |
|
||||||||||||||
旁路柜是用于對電力、石化等工業UPS不間斷電源前端的保護穩壓電源設備，由穩壓電源和隔離變壓器兩部分組成。當外界電網供電波動或者負載變化時，旁路柜均可以提供高穩定，高質量的電力輸出，確保后端精密設備長期可靠運行。該旁路柜適用于任何大型工業UPS電源。旁路柜的工作原理圖如下：

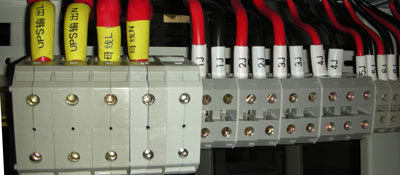

旁路柜工作原理圖 旁路柜多路輸出接線端子圖
|
旁路穩壓電源技術參數表 |
||
基本參數 |
容量 |
10KVA～160KVA |
輸入電壓 |
220±15%（單相）,380V±15%（三相） 380V±15%（雙火線）或特殊規格定制 |
|
輸出電壓 |
220V±2%（單相），380V±2%（三相） |
|
穩壓精度 |
2% |
|
頻率 |
50HZ/60HZ |
|
附加波形失真 |
無附加波形失真 | |
效率 |
≥98%（整機輸出） | |
反應時間 |
100ms | |
調節速度 |
≥25V/S | |
保護功能 |
過壓 |
輸出超過AC220±5%，切斷輸出 |
欠壓 |
當輸入電壓低于額定電壓時，可相應降低精度適用 | |
短路 |
當負載設備短路時，空開跳閘 | |
旁路 |
市電直通功能 | |
延時 |
機器檢測輸出無異常是，自動輸出 | |
其他參數 |
缺相保護 |
三相具備缺相 |
環境溫度 |
0～45℃ | |
相對濕度 |
20%～90% | |
防護等級 |
IP40（或定制） | |
顏色 |
RAL 7032或客戶提供色標 | |
該旁路柜經過山杰電氣的多次改進，具備效率高、穩壓范圍寬、無附加波形失真和相移，響應時間快、對于容性、感性及阻性負載均能很好適應，可以承受瞬間超載，可長期連續工作。有過壓、過流、缺相、相序、短路、故障等完善報警保護功能。
