注：在進行以下操作時，先合上空氣開關。

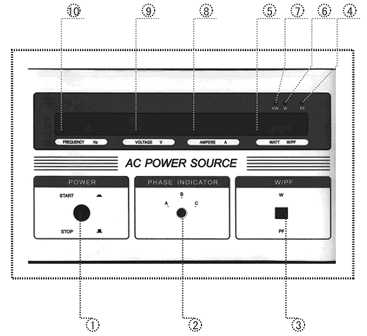

序號 |
名? 稱 |
說? 明 |
功? 能 |
1 |
啟動/停止鍵 |
|
按下該鍵進入運行狀態，彈起該鍵，進入待機狀態。 |
2 |
三相切換顯示旋鈕 |
|
在運行狀態調該旋鈕可切換顯示A、B、C三相相電壓、電流、頻率、功率/功率因數。 |
3 |
功率/功率因數轉換按鈕 |
|
按下該按鈕，實際負載功率與功率因數值切換顯示。 |
4 |
功率因數指示燈 |
|
該燈亮?xí)r，窗口10顯示負載功率因數 |
5 |
功率指示燈 |
|
該燈亮?xí)r，窗口10顯示負載功率單位為瓦特 |
6 |
功率/功率因數顯示窗口 |
LED顯示 |
在運行狀態時顯示實際負載功率或功率因數 |
7 |
千瓦指示燈 |
|
該燈亮?xí)r功率顯示窗口顯示負載功率單位為千瓦 |
8 |
電流顯示窗口 |
LED顯示 |
在運行狀態顯示實際輸出電流值。 |
9 |
電壓顯示窗口 |
LED顯示 |
在運行狀態顯示實際輸出電壓值。 |
10 |
頻率顯示窗口 |
LED顯示 |
在運行狀態時顯示實際輸出頻率值。 |
