工作原理

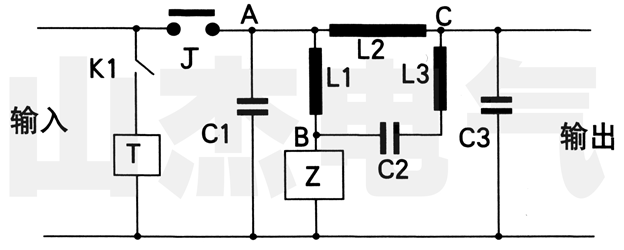

??? 本穩壓電源的主回路是一個正弦能量分配器，正弦能量分配器是一項美國技術，主回路的工作原理大致如下圖：
圖中K1 是前面板操作控制開關，控制著整個穩壓電源工作的起停，J 是主繼電器，當穩壓電源工作異常、超壓、欠壓、超載或短路時，提供保護斷電，C1-C3 及Ll-L3 和可變阻抗“Z ”構成了有名的正弦能量分配電路，其工作原理大致是這樣的：LI、L2 做在同一鐵芯上，構成一自耦變壓器，L2 同時又與Cl 及C3 構成一個“ π ”型濾波器，它具有很大的時間常數，可以濾除電源中的雜波，本電源的“凈化”作用就是由此產生的。
不穩定的交流電從A 點輸入，控制回路通過對輸入電壓和輸出電壓取樣處理后，得到一個與輸入和輸出電壓高低有關的時間控制信號，此信號控制著可變阻抗“Z ”的值，當A點輸入電壓變化時，分壓點B點電壓隨“Z ”的變化而變化，從而保證C 電壓不變，本電源的穩壓作用就是由此產生的。
三相系列產品的工作原理與單相系列類似，并且每相都設有過流過壓保護電路，還設有三相同步關斷電路，一旦某一相有故障或輸出電壓過高時，保護電路將同時切斷三相輸出，以保護負載不在偏相或缺相情況下工作。
運行特性
1、穩壓電源作為負載在輸入線路中呈容性，因此能有效地提高線路的功率因數。
2、空載特性
由于穩壓電源呈容性，在空載情況下，有一定的容性電流輸入，此電流的大小與輸入電壓高低有關，在輸入電壓接近穩壓電源的**高輸入電壓保護值時，容性輸入電流達*大值。由于此電流為容性電流，因此為無功電流，在有功電表上，此電流無指示。注意，穩壓電源的空載輸入電流不是穩壓電源的自損耗電流。
3、效? 率
本穩壓電源沒有機械損耗，也沒有電子管等熱損耗較大的元件，其損耗主要是鐵銅熱損和控制電路的損耗，因此，其效率要比其它類型穩壓電源高。
4、凈化功能
凈化功能是交流凈化穩壓電源特有的功能，所謂凈化功能即對干擾雜波的濾除能力，這種凈化功能是雙向的，既可以濾除電網對負載的干擾，又可以濾除負載對電網的干擾，還能吸收外電路的高能量脈沖干擾，具有一定的防雷擊能力。
5、低失真度
穩壓電源內的“π”型濾波器以及特設的奇次諧波濾波器能有效地降低輸出電壓波形的失真度。
6、響應速度
交流凈化穩壓電源對負載突變和線路輸入突變有很短的響應時間，其典型響應時間少于40mS（兩個電源周期），因此它特別適合應用于電壓起伏波動較大的場合（如工業生產現場）。
