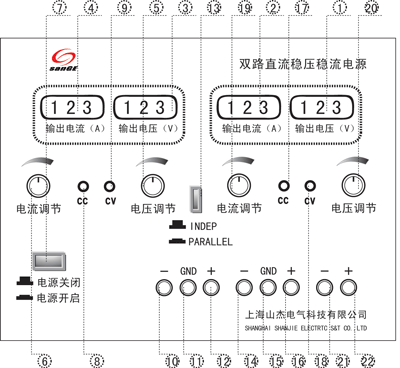

①輸出直流電壓顯示。
②輸出電流顯示。
③輸出電壓顯示。
④輸出電流顯示。
⑤輸出電壓調節電位器。
⑥輸出電流調節。
⑦交流輸入開關。
⑧穩流指示燈。
⑨穩壓指示燈。
⑩直流電源輸出負極。
?接地端子。
?直流電源輸出正極。
?串聯和并聯切換開關（串并聯按鈕操作時，務必正確。按下時為并聯，彈開時為串聯。不可操作錯誤。對于非標定做的雙路電源，可能無此按鈕，無此按鈕的雙路直流穩壓穩流電源，不可串并聯使用）。
?直流電源輸出負極。
?接地端子。
?直流電源輸出正極.
?穩流指示燈。
?穩壓指示燈。
?電流調節電位器。
?輸出電壓調節電位器。
、 固定5V 3A輸出端（部分機器無此功能）。
