本電源產品為通用直流輸出穩定電源，其性能規定與測試方法符合以下規定，當要求超出
本規定時，應在合同中明確說明。
主要性能測試注意事項及測試方法如下：
一） 注意事項：
1) 測量時應保持所有其他影響量的積累效應的量值小于被測效應規定量值的1/10。
2) 負載是可變影響量，當負載為連續可調時，應在*小值、*大值兩點上進行（當*小值
為零時，則規定為*大值的10% 時進行）。
3) 應采用四端線路，使電流端和測量端分開，以減少測量誤差。
4) 當電源提供測量端子時，應在測量端子上進行，數字電壓表測試頭需插入接線柱中心孔
到底。
5) 穩流電源測量時， 應采用取樣電阻R M，使其上電壓降與電流成正比且應小于被測效應誤
差極限的1/10，并在誤差分析時考慮其引起的誤差，同時，取樣電阻R M應采用四端線路
使電流端和測量端分開，以減少測量誤差。
6) 電壓或電流穩定輸出量為連續可調時，應在*小值、*大值兩點上進行（當*小值
為零時，則規定為*大值的10%時進行）。
二） 測試方法
（一） 負載效應及周期與隨機偏移的測量。
1 ) 負載效應的測量是僅由于負載的變化而引起電壓或電流穩定輸出量的變化量的測量。
2 ) 周期與隨機偏移的測量是電壓或電流穩定輸出量中無規則波動部分（以前稱紋波和
噪 聲）的測量。 測量頻率范圍為：10Hz~10MHz，測量時必須使用單一接地點，
以免產生測量誤差。
3 ) 應在負載調節完成后1.5秒~11.5秒時間間隔內測量。
4 ) 源電壓分別置于198伏、220伏、242伏時測量。
5 ) 穩壓電源時測量法：
儀器連接法：按圖一
b.計算穩壓電源負載效應ΔVle
V i - V 1
ΔV le =------------- ×100%
V 1
ΔV le 穩壓電源負載效應
V 1 負載電流為額定值時被測穩壓電源輸出電壓值
V i 負載電流改變?yōu)榱慊?小額定值時被測 穩壓電源輸出電壓值
ＲＬ 穩壓電源負載
c.從有效值電壓表或示波器上讀出周期與隨機偏移值V PARD。
6 ) 穩流電源時測量法：
a.儀器連接法：按圖二
b. 計算穩流電源負載效應ΔA le
V i - V 1
ΔA le = ----------------- ÷ ＲＭ ×100%
V 1
ΔA le 穩流電源負載效應
V1 負載電壓為*大額定值時被測穩流電源R M 上的輸出電壓值
Vi 負載電壓改變?yōu)榱慊?小額定值時被測穩流電源R M 上的輸出電壓值
RM 取樣電阻
C. 計算周期與隨機偏移值A(chǔ) PARD
A PARD = V 1PARD (或V iPARD) ÷ＲＭ
A PARD 穩流電源周期與隨機偏移值
V1PARD 負載電壓為*大額定值時被測穩流電源R M 上的周期與隨機偏移電壓值
ViPARD 負載電壓改變?yōu)榱慊?小額定值時被測穩流電源R M 上的周期與隨機偏移電壓值
7） 當負載效應及周期與隨機偏移的測量互相有影響時，則應分別測量。
二) 源效應及周期與隨機偏移的測量。
1) 源效應的測量是僅由于源電壓的變化而引起電壓或電流穩定輸出量的變化量的測量。
2) 源效應應在源電壓調節完成后1.5秒~11.5秒時間間隔內測量。
3) 源電壓是可變影響量，應分別在220伏~198伏、198伏~220伏、220伏~242伏、242伏 ~220伏時測量。
4) 穩壓電源時測量法：
a. 儀器連接法：按圖一
b. 計算穩壓源源效應ΔVse
Vi - V1
ΔVse = ------------ ×100%
V1
ΔVse 穩壓電源源效應
V1 源電壓為220伏，負載分別為*大值、*小值時被測穩壓電源輸出電壓值
Vi 源電壓分別為198伏、242伏,負載分別為*大值、*小值時被測 穩壓電源輸出電壓值
ＲＬ 穩壓電源負載
c. 從有效值電壓表或示波器上讀出周期與隨機偏移值VPARD。
5) 穩流電源時測量法：
a. 儀器連接法：見圖二
b. 計算穩流電源源效應ΔA se
Vi - V1
ΔA se ＝------------÷ ＲＭ ×100%
V1
ΔA se 穩流電源源效應
V1 源電壓為220伏，負載分別為*大值、*小值時被測穩流電源R M 上的 輸出電壓值
Vi 源電壓分別為198伏、242伏,負載分別為*大值、*小值時被測穩流電源R M 上的輸出電壓值
c. 計算周期與隨機偏移值A(chǔ) PARD
A PARD = V1 PARD (或Vi iPARD) ÷ ＲＭ
A PARD 穩流電源周期與隨機偏移值
V 1PARD 源電壓為220伏，負載分別為*大值、*小時被測穩流電源RM上的周期與隨機偏移電值
V iPARD 源電壓分別為198伏、242伏, 負載分別為*大值、*小值時被測穩流電源RM 上的周期與隨機偏移電壓值
6） 當源效應及周期與隨機偏移的測量互相有影響時，則應分別測量。
(三） 漂移的測量
1) 漂移的測量是在電源預熱、安穩（熱平衡）后，電壓或電流穩定輸出量在規定時間內
的緩慢和連續*大變化量的測量。漂移的測量包括輸出擾動，頻率范圍從直流至20HZ。
2) 漂移應在基準條件下測量。
3) 負載范圍：有兩種方法。
a. 負載加至額定*大值時測量。
b. 電源工作在空載（或*小值）時測量。
4） 測試儀器應對直流至20Hz的頻率擾動有足夠的頻率響應，超過20Hz的信號應由低通濾波器濾除，其帶外（大于20Hz）抑制不得小于每個倍 頻 程6dB。
5) 為了確保測量的準確，必要時所有監測均應放在恒溫條件下。確保所有觀測儀器及影響量（特別是溫度）的組合效應的絕對量值所引入的誤差極限值不應超過電源漂移規定量值的1/10。
6) 穩壓電源時測量法：

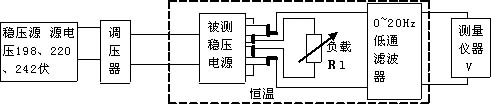

a. 儀器連接法：按圖三
b . 計算穩壓電源漂移值
ΔVd=Vmax-Vmin
ΔVd 穩壓電源漂移值
Vmax 規定時間內被測穩壓電源輸出電壓*大值
Vmin定時間內被測穩壓電源輸出電壓*小值
7)穩流電源時測量法：

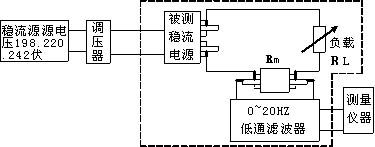

儀器連接法：按圖四
b. 計算穩流電源漂移值
ΔAd= |V max /Rm|-|V min /Rm|
ΔAd 穩流電源漂移值
V max 規定時間內被測穩流電源R M 上的輸出電壓*大值
V min 規定時間內被測穩流電源R M 上的輸出電壓*小值
一）測量規定及注意事項
1)當測量?jī)x器的誤差不能忽略時，應采用下述原則。目的在于使制造廠不把超差的
儀器交貨，且使用方不把未超差的儀器拒收。
如果對于一個給出的性能特性，其給定的允許誤差為±e，而相應的測試方法的誤差是±n，那么：制造方的誤差極限應為±（e-n），且使用方的誤差極限應為±（e+n）。
2)測量周期與隨機漂移時其頻率范圍 為20Hz —10 MHz，當給出值為有效值時，則應采用此頻率范圍的有效值數字電壓表或示波器。
3)測量漂移時其頻率范圍為0—20 Hz，對超過20 Hz的信號應由低通濾波器濾除。
4)被測電源預熱時間規定為30分鐘。30分鐘后改變影響量，其后應等被測電源本身達到熱平衡后，才能進行漂移的測量。
